Boquilla airless desgastada: cómo detectarla, medirla y cuánto le está costando
Una boquilla airless desgastada no falla de forma obvia: sigue funcionando mientras el orificio de carburo de tungsteno se erosiona y el abanico se estrecha. El indicador más confiable no es visual sino de consumo: cuando el uso de pintura por metro cuadrado sube más del 12–15% sin cambio de sustrato ni de condición climática, la boquilla está fuera de especificación. La solución es reemplazarla —no subir la presión.
El problema más caro que nadie mide
En la aplicación industrial con equipo airless, el operador sabe cuándo una bomba falla, cuándo una manguera revienta o cuándo una válvula se traba. Pero la boquilla desgastada no anuncia su degradación. Sigue funcionando. Sigue atomizando. Y en cada pasada, sin que nadie lo contabilice, el proyecto está consumiendo más pintura, más tiempo de bomba y entregando menor calidad de acabado.
En Chile, donde la pintura epóxica de alto sólido —zincs, hierros micáceos, anticorrosivos pesados para minería y maestranzas— puede costar entre $8.000 y $22.000 el litro dependiendo del producto y volumen, un error de consumo del 20–40% por boquilla fuera de especificación se transforma rápidamente en una pérdida de seis o siete cifras por proyecto.
Este artículo explica el mecanismo de desgaste, el método de detección basado en consumo y el criterio de reemplazo. El objetivo es que el inspector QC, el encargado de post-venta o el jefe de faena tenga los datos para tomar la decisión correcta —no la más barata a corto plazo.
¿Por qué se desgasta una boquilla airless si está hecha de carburo de tungsteno?
El carburo de tungsteno es uno de los materiales más duros disponibles en la industria —su dureza Vickers es de 1.500 a 2.400 HV, comparable al diamante sintético de baja calidad—. Pero dureza no equivale a resistencia indefinida frente a la abrasión de fluidos a alta presión.
En un sistema airless industrial, la pintura viaja desde el depósito a la boquilla a presiones que normalmente oscilan entre 150 y 350 bar (2.175 a 5.000 PSI), dependiendo del viscosidad del producto, la longitud de la manguera y el orificio de boquilla seleccionado. Ese fluido no es agua: contiene pigmentos de alta densidad, cargas minerales (barita, talco, cuarzo), partículas metálicas en el caso de los zincs y, en algunos productos, microesferas abrasivas. Cada ciclo de bomba fuerza ese fluido a través del orificio elíptico de la boquilla, y cada ciclo erosiona infinitesimalmente su geometría interna.
El resultado es predecible y lineal: el orificio crece. La geometría que produce el abanico —diseñada con tolerancias de décimas de milímetro— se deforma. El ángulo de impacto del fluido cambia. Y lo que era un abanico uniforme de 12 pulgadas comienza a contraerse.
¿Qué sucede cuando el operador sube la presión para compensar el desgaste?
Es la respuesta intuitiva y la más dañina. Cuando el abanico se estrecha y la distribución se vuelve irregular, el operador percibe que «la pistola no está tirando bien». El primer ajuste que ensaya es subir la presión. Esto produce cuatro efectos en cadena:
• La bomba cicla más rápido para mantener la presión elevada, acelerando el desgaste de la válvula de bola y el empaque de pistón.
• El fluido ingresa al orificio con mayor energía cinética, acelerando la erosión del carburo de tungsteno en la boquilla.
• El atomizado a mayor presión produce partículas más finas, lo que aumenta el rebote y la pérdida por overspray.
• La película aplicada puede quedar con textura de naranja (orange peel) o con velocidad de impacto excesiva que deteriora la adherencia en sustratos preparados.
En otras palabras: subir la presión para compensar el desgaste de la boquilla es gastar más para obtener peor resultado y dañar más el equipo. No hay ajuste de presión que recupere la geometría interna de un orificio erosionado.
¿Cómo se detecta una boquilla desgastada antes de que el daño sea evidente?
La inspección visual del abanico es útil como confirmación, pero no como herramienta de detección temprana. Un operador experimentado puede notar el estrechamiento cuando el abanico ya cayó de 12 a 9 pulgadas —una pérdida del 25% del ancho de trabajo— pero el deterioro de la uniformidad de distribución comienza antes, cuando el ojo no distingue diferencias.
El método más confiable es el registro de consumo:
Protocolo de detección por consumo
1. Al inicio del proyecto, registrar el consumo base en kg o litros por m² con la boquilla en estado nuevo o verificado. Este dato se obtiene dividiendo el volumen de pintura utilizado por la superficie cubierta en una jornada representativa.
2. Cada semana de aplicación (o cada 15 litros en pinturas muy abrasivas), repetir el cálculo bajo condiciones comparables de sustrato y temperatura.
3. Si el consumo sube más del 12–15% sin cambio de sustrato ni de condición climática, la boquilla está fuera de especificación.
4. Confirmar con inspección visual: si el abanico visualmente se ha estrecho y la distribución muestra concentración central, el diagnóstico es definitivo.
5. Reemplazar la boquilla. No ajustar la presión.
Dato de referencia APV
Una boquilla cuyo abanico pasa de 12 a 8 pulgadas por desgaste aplica un 60% más de material sobre una superficie un 33% más pequeña. Esto implica que la película seca resultante estará fuera del rango de espesor especificado —generalmente medido con galga húmeda (WFT) y galga magnética seca (DFT) según norma SSPC-PA 2— y puede generar tanto sobreconsumo como defectos de película (cráteres, mapeado, solventado insuficiente).

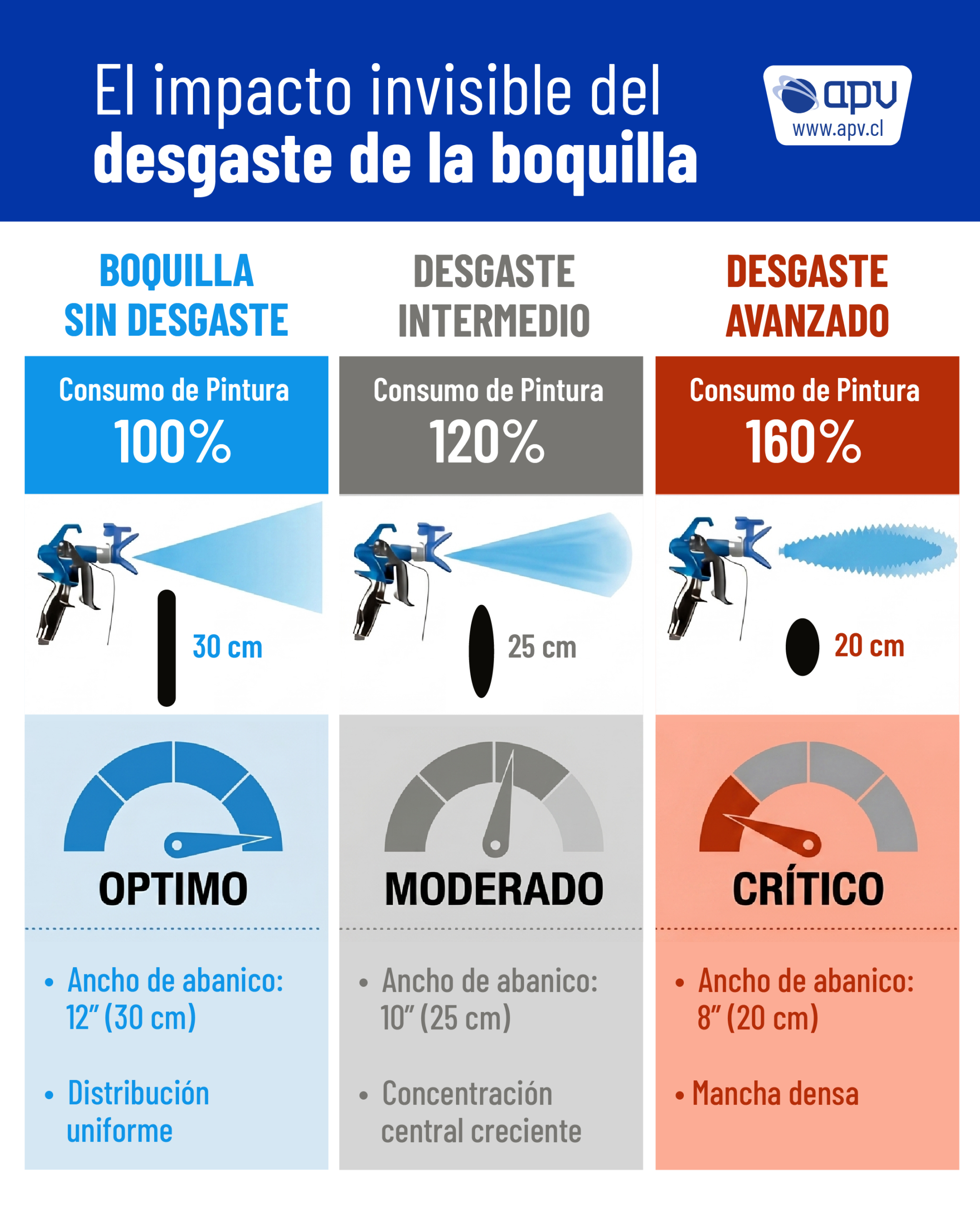

Los tres estados de una boquilla airless: Comprativa técnica
La siguiente tabla resume los parámetros observables en cada etapa de vida de una boquilla Graco RAC X típica (orificio .019″, ángulo 40°) aplicando epóxico de alto sólido:
| Parámetro | Boquilla nueva | Desgaste intermedio | Desgaste avanzado |
| Abanico | 12 pulgadas | 10 pulgadas | 8 pulgadas |
| Consumo relativo | 100% | 120% | 160% |
| Distribución | Uniforme | Concentración central | Mancha densa / irregular |
| Acción recomendada | Operación normal | Monitorear consumo | Reemplazar de inmediato |
Tabla 1: Estados de desgaste de boquilla airless RAC X LTX619 en pinturas epóxicas de alto sólido. Datos observados por Equipo Técnico APV en faenas de minería y maestranzas en Chile.
¿Cuáles son las falsas economías más comunes con las boquillas airless?
En el contexto de proyectos de pintura industrial con presupuesto ajustado, la boquilla rara vez aparece como ítem de control. Cuesta entre $25.000 y $80.000 pesos según el fabricante y el modelo, frente a los cientos de miles que cuesta el litro de pintura o los millones que representa la mano de obra. Esa diferencia de magnitud genera dos errores sistemáticos:
Error 1: Reutilizar boquillas más allá de su vida útil
«Todavía funciona» es el criterio más costoso de la operación. Una boquilla que «todavía funciona» con un 30% de sobreconsumo está transfiriendo ese costo al insumo más caro del proyecto: la pintura. En un proyecto de 5.000 m² con consumo teórico de 0,30 L/m², un sobreconsumo del 30% implica 450 litros adicionales. A $10.000/litro (precio conservador de epóxico base solvente), eso son $4.500.000 en material perdido por no cambiar una boquilla.
Error 2: Usar la boquilla de menor precio disponible
Las boquillas de carburo de tungsteno genéricas tienen tolerancias de fabricación más amplias y materiales de dureza menor. Esto reduce el costo inicial pero acorta drásticamente la vida útil. Boquillas Graco, por ejemplo, están fabricadas con carburo de tungsteno de grado premium y certificadas para mantener el abanico dentro de tolerancia por el volumen declarado en condiciones de uso estándar. Una boquilla genérica puede costar un 30% menos pero degradarse al doble de velocidad.
Error 3: No registrar el consumo por boquilla
Sin datos de consumo histórico por equipo, la empresa no puede establecer frecuencias de reemplazo predictivas. El resultado es una política reactiva (se cambia cuando el operador se queja) en lugar de preventiva (se cambia antes de que el consumo suba). La diferencia entre ambas políticas, medida en un año de operación continua, puede representar el 8–15% del presupuesto de materiales.
Checklist de control de boquilla airless en proyectos industriales
El siguiente protocolo puede implementarse sin instrumentos especiales. Solo requiere un registro sistemático y el compromiso del jefe de faena de revisar los datos semanalmente:
| Momento | Acción |
| Al inicio de proyecto | Medir consumo base (kg o L por m²) con boquilla nueva o verificada |
| Cada semana de aplicación | Registrar consumo acumulado y comparar con línea base |
| Si consumo sube > 12–15% | Inspeccionar visualmente el abanico; si es más angosto, reemplazar |
| Antes de cambiar presión | Verificar estado de boquilla; no subir presión para compensar desgaste |
| Al cambiar sustrato o condición | Anotar el motivo; no imputar el alza de consumo a la boquilla por error |
| Al finalizar campaña | Registrar litros aplicados por boquilla para calibrar frecuencia futura |
Tabla 2: Protocolo de control de boquilla airless recomendado por Equipo Técnico APV para proyectos de pintura industrial en minería, maestranzas y construcción pesada.
Síntesis: la boquilla decide la rentabilidad del proyecto
La boquilla airless es el componente de menor costo en el sistema y el que más impacto tiene sobre el rendimiento real del insumo más caro: la pintura. Su mecanismo de degradación —silencioso, progresivo, invisible al ojo no entrenado— convierte el «ahorro» de no reemplazarla en el sobrecosto más frecuente de la aplicación industrial.
El criterio de control no requiere instrumentos de precisión: requiere un registro de consumo base al inicio del proyecto y su comparación semanal. Cuando ese consumo sube más del 12–15% sin otra variable que lo explique, la boquilla ya está fuera de especificación. No hay ajuste de presión que lo corrija.
APV representa Graco en Chile y cuenta con stock permanente de boquillas RAC X en las gamas más utilizadas en minería, maestranzas, navieras y construcción pesada. Nuestro equipo técnico puede auditar la selección de boquilla, el perfil de presión y el consumo esperado para cada proyecto, sin costo de visita en la Región Metropolitana.
FAQ Técnica — Preguntas frecuentes sobre boquillas airless
¿Cómo sé si mi boquilla airless está desgastada?
El indicador más confiable es el consumo de pintura por metro cuadrado. Si ese consumo sube más del 12–15% respecto al valor base medido al inicio del proyecto —sin cambio de sustrato ni de condición climática—, la boquilla está fuera de especificación. La inspección visual del abanico (estrechamiento, concentración central) confirma el diagnóstico pero suele detectarse cuando el desgaste ya es avanzado.
¿Cuántos litros de pintura dura una boquilla airless en pinturas industriales?
No existe un número universal: la vida útil depende del tipo de pintura, la concentración de cargas abrasivas en la formulación, la presión de trabajo y la frecuencia de uso. Lo relevante no es el volumen absoluto sino el comportamiento del sistema: cuando el consumo por m² comienza a subir de forma sostenida sin otra variable que lo explique, la boquilla ya está degradándose. El registro de consumo base desde el inicio del proyecto es el único indicador confiable —y no requiere ningún instrumento especial.
¿Por qué no sirve subir la presión cuando el abanico se estrecha?
Porque el estrechamiento del abanico es consecuencia de la erosión geométrica del orificio de carburo de tungsteno, no de una presión insuficiente. Aumentar la presión no restaura la geometría interna: acelera la erosión adicional de la boquilla, aumenta el cicladodel de la bomba (desgastando la válvula y el empaque), incrementa el overspray y puede producir defectos de película como orange peel. El único remedio efectivo es reemplazar la boquilla.
¿Qué boquilla Graco RAC X debo usar para epóxico de alto sólido en faena minera?
Para pinturas epóxicas de alto sólido (viscosidad 2.000–8.000 cP según Brookfield a 25°C), el rango habitual es orificio .017″ a .021″, ángulo 40° a 50°. El ángulo determina el ancho del abanico: un 40° produce un abanico de 8 pulgadas, un 50° produce 10 pulgadas. La selección exacta depende de la geometría del sustrato y la distancia de aplicación. El equipo técnico APV puede recomendar la boquilla correcta según el producto y las condiciones de faena.
¿Con qué frecuencia debo cambiar las boquillas airless en un proyecto largo?
No hay una frecuencia fija: depende del tipo de pintura, el volumen aplicado y las condiciones de operación. Lo correcto es implementar un registro de consumo base al inicio del proyecto y monitorear semanalmente. Cuando el consumo por m² suba más del 12–15%, es momento de reemplazar. En proyectos con pinturas muy abrasivas (zinc inorgánico, hierro micáceo), un control cada 15 litros aplicados por boquilla es razonable como punto de revisión preventiva.
