¿Cómo cambiar la bomba de un airless sin parar la faena?

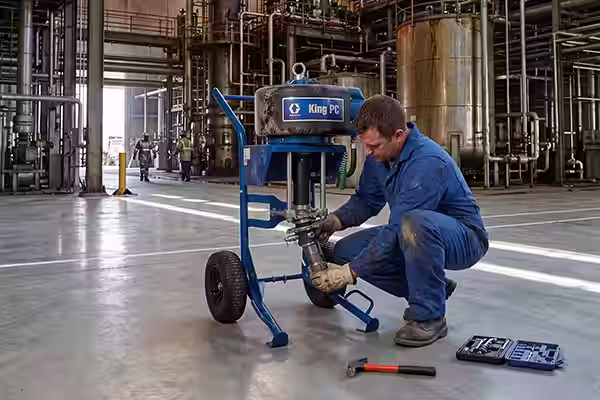

Con un lower ProConnect, el cambio de bomba airless se hace en el frente de trabajo en menos de un minuto, sin desmontar el equipo. Eso habilita una estrategia de bomba rotativa: dos secciones de fluido para un mismo equipo, una en operación y una en reserva. La que falla se repara en taller mientras el equipo sigue produciendo.
La falla de bomba no se evita: se administra

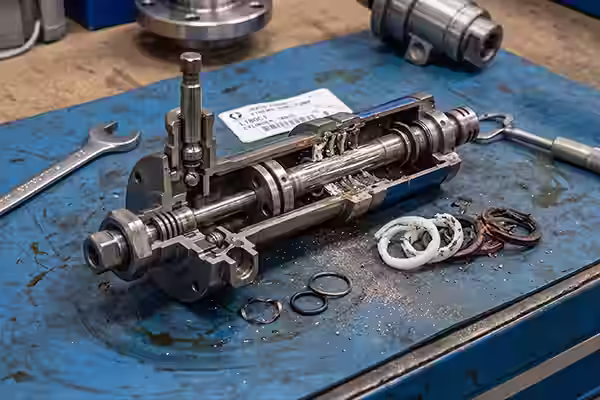

Toda sección de fluido tiene una vida útil finita. Las empaquetaduras se desgastan a la velocidad que les impone el material aplicado, y en protección anticorrosiva —zinc inorgánico, epóxicos con óxido de hierro micáceo, recubrimientos con carga de vidrio— esa velocidad es alta. Ningún programa de mantención elimina el evento; lo que sí se puede decidir es cuánto cuesta cuando ocurre.
Ahí está el problema real. En el esquema tradicional, una falla de bomba a media jornada obliga a desarmar la sección de fluido en el lugar —con las herramientas que haya, en el andamio, contra el reloj— o a bajar el equipo a taller. En ambos casos la cuadrilla completa queda detenida: el aplicador, el ayudante, la supervisión, el andamio arrendado y la ventana de trabajo que se negoció con operaciones. Y si el sistema aplicado tiene tiempo de repintado acotado, aparece un costo adicional que nadie presupuestó: preparar de nuevo una superficie que ya estaba lista.
La bomba ProConnect de la serie Graco King PC no hace que la bomba dure más. Hace algo distinto y, en términos de costo, más relevante: convierte el reemplazo en una operación de terreno. Y esa sola diferencia abre una posibilidad de gestión que antes no existía para un equipo de pintado.
¿Qué es ProConnect y en qué se diferencia de un lower convencional?
Es un diseño de sección de fluido pensado para ser intercambiada completa, sin desarmarla. El lower se libera con unos pocos movimientos y sale como una sola pieza, sin desmontar el equipo ni separar el motor de aire. Graco especifica el intercambio en menos de un minuto.
Lower (sección de fluido): conjunto de vástago, cilindro, empaquetaduras y válvulas que succiona y presuriza el material. Es el componente sometido a abrasión directa por el recubrimiento y, por lo tanto, donde se concentra el desgaste en un equipo airless. El motor de aire, en cambio, no está en contacto con el material.
La diferencia práctica con un lower convencional no está en el tiempo del apriete, sino en dónde y en qué condiciones se hace la intervención. Un lower convencional se repara: se desarma, se cambian empaquetaduras, se vuelve a armar. Eso exige banco, herramientas, repuestos a mano y tiempo sin apuro. Ninguna de esas cuatro cosas existe en un andamio a las once de la mañana con el proyecto atrasado.
Un lower ProConnect no se repara en el frente de trabajo: se reemplaza. La reparación se hace después, en otro lugar, sin nadie esperando.
La estrategia de bomba rotativa
Ese cambio de diseño habilita un esquema de gestión simple y potente: mantener dos secciones de fluido para un mismo equipo, una en operación y una en reserva en buen estado.
Cómo funciona el ciclo
- La bomba A está en operación. La bomba B está en bodega, reparada y probada.
- La bomba A falla, o alcanza el conteo de ciclos definido para su cambio preventivo.
- Se intercambia en el frente de trabajo. El equipo vuelve a producir en el mismo turno.
- La bomba A viaja a taller y se repara sin presión de tiempo, con banco, herramientas y repuestos.
- La bomba A reparada pasa a ser la reserva. El ciclo se repite indefinidamente.
El resultado operativo es que la faena nunca queda sin una bomba completa en buen estado, y la reparación deja de estar en la ruta crítica del proyecto.
Afirmación técnica: con una sección de fluido intercambiable en terreno, la falla de bomba deja de ser una detención no programada y pasa a ser un cambio de componente. La reparación se traslada fuera de la ruta crítica del proyecto, y la disponibilidad del equipo deja de depender de la velocidad con que se pueda reparar una bomba en el andamio.
Basado en la especificación de intercambio de bomba en menos de un minuto declarada por Graco para el lower ProConnect de la serie King PC.Esta lógica ya es estándar en mantención minera
No es una idea nueva. Es exactamente el esquema de componente rotativo que la mantención minera chilena aplica desde hace décadas a motores, transmisiones y componentes mayores: el componente no se repara en la máquina, se cambia por uno del pool y se repara fuera de línea. La disponibilidad del equipo se desacopla del tiempo de reparación.
Lo que cambia con ProConnect es que ese esquema —hasta ahora reservado a componentes mayores por el costo y la complejidad del intercambio— se vuelve aplicable a un equipo de pintado. Para un departamento de mantención acostumbrado a gestionar rotables, la lógica no hay que explicarla: ya está instalada. Solo hay que bajarla un nivel.
El beneficio menos obvio: el cambio preventivo
La ventaja más citada del esquema rotativo es la contingencia. La más valiosa es otra.
Con una bomba de reserva disponible, deja de ser necesario esperar a que la bomba falle. Se puede definir un umbral —por ciclos acumulados, horas de operación o litros aplicados— y hacer el cambio en el momento que conviene a la programación: entre proyectos, al cierre de un turno, antes de entrar a una aplicación con tiempo de repintado crítico.
Eso convierte el modo de falla más caro de un equipo de pintado —la detención no programada a media aplicación— en mantención planificada. Es la misma transformación que un plan de mantención busca en cualquier activo, y en este caso el habilitador es un detalle de diseño mecánico.
Y la reparación queda mejor hecha
Hay un efecto de calidad que suele pasarse por alto. Una reparación de bomba hecha en terreno, apurada, con la cuadrilla esperando, es la reparación que vuelve a fallar. Suciedad que entra al cilindro, una empaquetadura mal asentada, un torque estimado a ojo. Reparar en banco, sin apuro y con el kit correcto, no es un lujo: es lo que determina cuánto dura la siguiente bomba.
¿Segundo lower o segundo equipo?
Es la comparación que define el caso económico, y la respuesta depende de dónde falla realmente un equipo airless neumático.
La sección de fluido está en contacto directo con el material y sufre abrasión en cada carrera. El motor de aire, el chasis, los controles y el carro no. Duplicar el equipo completo significa pagar por un motor, un carro y un juego de controles adicionales para cubrir un modo de falla que se resuelve con la bomba.
| Criterio | Reparar el lower en el lugar | Equipo completo de respaldo | Segundo lower ProConnect |
|---|---|---|---|
| Tiempo hasta reanudar | Duración de la reparación en terreno | Tiempo de traslado y montaje del segundo equipo | Intercambio en el frente de trabajo |
| Inversión | Solo repuestos | Equipo completo duplicado | Una sección de fluido |
| Calidad de la reparación | Bajo presión de tiempo | En taller | En taller, fuera de ruta crítica |
| Habilita cambio preventivo programado | No | Parcialmente | Sí |
| Espacio y logística en obra | Mínimo | Dos equipos que trasladar y custodiar | Un componente en bodega |
Cómo dimensionar el caso en su operación
El cálculo no requiere supuestos externos: se arma con datos que la faena ya tiene.
- Eventos por año. Cuántas veces al año se detiene una cuadrilla por falla de bomba. El registro de servicio o el mismo aplicador lo sabe.
- Horas perdidas por evento. No solo la reparación: incluir traslado, espera de repuesto y reanudación.
- Costo hora-cuadrilla completa. Aplicador, ayudante, supervisión, andamio y todo lo que queda detenido en paralelo.
El producto de las tres cifras es el costo anual del esquema actual. Dos eventos al año de media jornada cada uno ya equivalen a una jornada completa de cuadrilla detenida, sin contar el retrabajo si se pasa el tiempo de repintado. Ese número se compara contra el costo de una sección de fluido adicional, que es una fracción del costo de un equipo completo.
Advertencia honesta: el segundo lower es una inversión de capital y hay que justificarla. En una operación que aplica materiales poco abrasivos, con bajo ciclado y sin ventanas de trabajo críticas, el esquema rotativo puede no compensar. El caso se vuelve claro cuando concurren tres condiciones: material abrasivo, uso intensivo del equipo y costo alto de detener la cuadrilla.
Qué más incorpora la serie King PC
ProConnect es la novedad estructural de la serie, pero no viene sola. Los otros cambios apuntan en la misma dirección: menos fricción operativa.
- Chasis 20% más liviano, manteniendo la robustez de la línea King. En frentes con desplazamiento constante —cubierta de nave, plataformas, estructura en altura— determina cuántas veces al día se reposiciona el equipo sin pedir apoyo.
- Diseño listo para inmersión directa, con ruta de fluido más corta. Menos material atrapado en el sistema en cambios de color o de producto, y lavado más rápido al cierre de turno.
- Motor XL, con la durabilidad y el comportamiento frente al congelamiento que la línea King ya tenía. No es lo nuevo de la serie PC, pero sigue siendo la base sobre la que se monta.
- Salida de fluido de 3/4" en las configuraciones de la serie, que sostiene caudal en operación multi-pistola.
¿45:1 o 70:1? Cómo se elige la relación
Relación de presión: factor de multiplicación entre la presión de aire que entra al motor y la presión de fluido que entrega la bomba. Con una alimentación de 7 bar (100 psi), un equipo 45:1 entrega del orden de 315 bar de presión de fluido y un 70:1 del orden de 490 bar.
- 45:1 — mayor caudal a presión moderada. Superficies extensas con materiales de viscosidad media, donde el limitante es el avance por hora.
- 70:1 — materiales de alta viscosidad y alto espesor por mano, donde se requiere presión para lograr abanico completo y patrón sin colas. Configuración habitual en protección anticorrosiva de alto desempeño.
El caudal efectivo depende además del volumen por ciclo del lower y del número de pistolas a alimentar. Si está evaluando un segundo lower, vale la pena revisar con APV si conviene que sea idéntico al primero o de otra configuración: en algunos casos el segundo componente puede ampliar el rango de trabajo del mismo equipo además de cubrir la contingencia.
Cómo montar el esquema rotativo
- Identifique físicamente cada bomba. Marca o placa con número. Sin identificación no hay historial, y sin historial no hay cambio preventivo posible.
- Lleve registro de ciclos u horas por bomba, no por equipo. El desgaste se acumula en el componente, y el componente se mueve.
- Defina el umbral de cambio preventivo según el material aplicado. Un equipo dedicado a zinc inorgánico no usa el mismo umbral que uno de esmaltes.
- Estandarice el procedimiento de intercambio: despresurizar, lavar la línea, cambiar, purgar. Escrito y practicado antes de necesitarlo.
- Defina quién repara y dónde. Taller propio o servicio tecnica APV SA. El esquema solo funciona si la bomba retirada vuelve reparada antes del siguiente evento.
- Mantenga el kit de reparación en stock, no la bomba de reserva sin repuestos. Una reserva que se convierte en la única bomba y no puede reponerse deja el esquema a medias.
- Guarde la bomba de reserva limpia y con protección de vástago. Un lower almacenado con material curado dentro no es una reserva: es chatarra con número de parte.
Errores comunes
- Comprar el segundo lower y no reparar el primero. Al segundo evento el esquema desaparece y la faena vuelve al punto de partida, con una bomba menos.
- No registrar ciclos. Sin dato, el cambio preventivo es imposible y el esquema solo sirve para contingencia, que es la mitad del beneficio.
- Almacenar la reserva sin lavar. El material curado dentro del cilindro no se recupera.
- Confundir el minuto del intercambio con el tiempo total. El ciclo en faena incluye despresurizar, lavar y purgar. Planificar con el minuto lleva a promesas que no se cumplen.
- Subir la presión de aire para compensar un lower gastado. Enmascara el desgaste, lo acelera y dispara el consumo de aire.
- No medir espesor de película. Sin medición, el desgaste de bomba y boquilla se detecta cuando el inspector rechaza el trabajo. Ver instrumentos de inspección de recubrimientos.
Conclusión
La bomba de un equipo airless se va a desgastar. Eso no está en discusión y no depende de la marca ni del modelo. Lo que sí se decide es qué pasa el día que ocurre.
En el esquema tradicional, ese día la cuadrilla se detiene y alguien repara una bomba con las manos sucias, sin banco y con público. En un esquema rotativo habilitado por ProConnect, ese día se cambia un componente en el frente de trabajo, el equipo vuelve a producir y la bomba se repara después, bien, en otro lugar.
Para una maestranza, una naviera o un departamento de mantención que ya gestiona componentes rotativos en otros activos, esto no es un concepto nuevo que haya que aprender. Es una práctica que ya se domina, aplicada a un equipo donde antes no era posible.
Conversemos sobre su caso
APV entrega asesoría técnica en terreno para equipos de aplicación de recubrimientos en minería, navieras, maestranzas, construcción y vialidad: selección de relación y lower por aplicación, definición de repuestos críticos, procedimiento de intercambio y capacitación de aplicadores y personal de mantención.
Si su operación registra detenciones por falla de bomba, podemos cuantificar con usted cuántas horas al año representan y evaluar si un esquema de bomba rotativa se justifica en su caso.
Solicitar evaluación técnicaPreguntas frecuentes
¿Qué es una bomba ProConnect y en qué se diferencia de un lower convencional?
ProConnect es un diseño de sección de fluido pensado para ser intercambiada completa, sin desarmarla. El lower se libera con unos pocos movimientos y se retira como una sola pieza, sin desmontar el equipo ni separar el motor. Graco especifica el intercambio en menos de un minuto. En un lower convencional la intervención implica desarmar la bomba en el lugar o bajar el equipo a taller.
¿Cuánto demora realmente cambiar la bomba en faena?
El intercambio mecánico está especificado por Graco en menos de un minuto. El ciclo completo en faena es mayor porque incluye despresurizar el sistema, lavar la línea, hacer el cambio y purgar el equipo. La diferencia relevante no es el minuto: es que toda la intervención ocurre en el frente de trabajo, sin traslado a taller ni desmontaje del equipo.
¿Conviene comprar un segundo lower o un segundo equipo completo?
Un segundo lower cubre la contingencia que realmente ocurre. La falla más frecuente en un equipo airless neumático está en la sección de fluido, no en el motor de aire ni en el chasis. Duplicar el equipo completo significa pagar por un motor, un carro y controles de aire adicionales para cubrir un modo de falla que se resuelve con la bomba.
¿Qué es una estrategia de bomba rotativa en equipos de pintura?
Es mantener dos secciones de fluido para un mismo equipo: una en operación y una en reserva en buen estado. Cuando la bomba en servicio falla o alcanza su límite de ciclos, se intercambia en terreno y la retirada se repara en taller, fuera de la ruta crítica. Es la misma lógica de componente rotativo que la mantención minera aplica a componentes mayores, trasladada al equipo de aplicación de recubrimientos.
¿Qué diferencia hay entre el King PC 45:1 y el 70:1?
La relación indica cuántas veces se multiplica la presión de aire de entrada. Con alimentación de 7 bar (100 psi), un 45:1 entrega del orden de 315 bar de presión de fluido y un 70:1 del orden de 490 bar. El 45:1 se orienta a mayor caudal a presión moderada; el 70:1 a materiales de alta viscosidad y alto espesor. El caudal efectivo depende además del lower seleccionado y del número de pistolas.
Fuentes
- King PC Air-Powered Airless Sprayer — Graco (intercambio de bomba ProConnect en menos de un minuto, chasis 20% más liviano, diseño de inmersión directa)
- Ficha de configuración King PC — Graco (lower ProConnect, salida de fluido, motor XL)
- Manual King PC, paquetes de pulverización y bombas (español) (procedimiento de intercambio y despresurización)
